Elektrik Motoru Nedir?
Elektrik Motoru, elektrik akımını bir milin veya rotorun mekanik dönüşüne dönüştüren bir cihazdır. Birçok uygulamada dönme doğrusal harekete dönüştürülür.
Elektrik Motoru Nedir?
Elektrik motoru, elektrik akımını bir milin veya rotorun mekanik dönüşüne dönüştüren bir cihazdır. Birçok uygulamada dönme doğrusal harekete dönüştürülür.Bir elektrik motoru nasıl çalışır?
Elektrik Motorlarının birçok çeşidi ve seçeneği bulunmaktadır; örneğin DC motorlar – fırçalı veya fırçasız ve AC motorlar – endüksiyonlu (veya asenkron) ve senkron. Motorlar, bir uygulamaya ve mevcut kaynağa uyacak şekilde çeşitli voltajlarda çalışabilir.
Bir motorun çalışması elektrik akımının iki özelliğine dayanır. Birincisi, bir tel veya bobinden akan elektrik akımının manyetik bir alan yaratmasıdır. İkincisi, bir iletkende, örneğin bir ac kaynağından gelen değişen bir akımın, iletkende (kendi kendine endüktans) veya ikincil bir iletkende (karşılıklı endüktans) bir voltajı indüklemesidir. İkincil bir iletkenin devresindeki akım akışı da yukarıda belirtildiği gibi bir manyetik alan üretecektir.
Mıknatıs için benzer kutuplar birbirini iter, farklı kutuplar ise çeker. Tüm motorlarda yapı, rotorun sürekli dönüşünü sağlamak için bu özelliği kullanır.
Aşağıdaki şemada üç fazlı bir AC dalga formu gösterilmektedir; her faz ortadaki vektör diyagramında gösterildiği gibi 120°'lik bir faz açısıyla ayrılır.
Belirli bir faz açısında, alan için vektör toplamayla hesaplanabilen bir sonuç yönü olacaktır; Rotordaki kalıcı mıknatıs(lar) alan yönüyle aynı hizada görünmeye çalışacak ve AC dalga biçimi zaman içinde 'ilerledikçe' rotor gösterildiği gibi dönecektir.

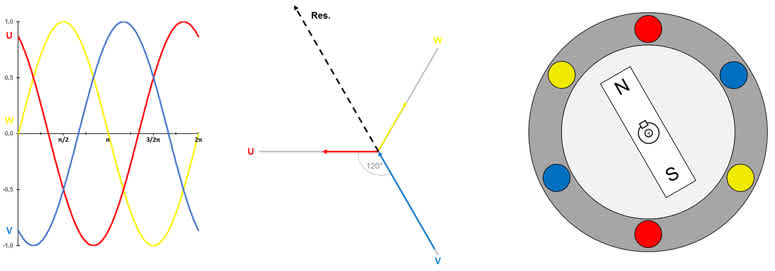

30° için:
90° için:
180° için:
Ve bu şekilde, rotorun etkili bir şekilde başlangıç konumuna döneceği ve işlemi tekrarlayacağı tam bir döngü (3600) boyunca devam eder.
Bir elektrik motorunu nasıl seçerim?
Tüm uygulamalar üç fazlı senkron motorun kullanımına uygun değildir; Gücüne göre boyutu verimli olsa da yukarıdaki motor, örneğin bir DVD oynatıcıyı çalıştıramayacak kadar büyük olacaktır. Ayrıca, üç fazlı besleme evsel (veya çoğu ticari) durum için ideal olmayacaktır; bu nedenle uygulama, boyut ve voltaj beslemesinin belirlenmesinde önemli bir husustur.
Motordan gereken güç (tork aracılığıyla) hayati önem taşıyan bir husustur; Uygulamanın dinamik hususları nelerdir – yük, hızlanma/yavaşlama ve radyal veya yanal olarak hareket ettirilecek mesafeler?
Ayrıca dönme hızının kararlılığı da önemlidir; Motorun düşük devirlerde bile sabit bir hızda çalışması gerekiyor mu?
Son olarak çevresel koşullar da dikkate alınacaktır; çalışma sıcaklığı nedir ve su veya toz sorun teşkil edebilir mi? Motor patlayıcı bir ortamda mı çalışacak ve ATEX derecesi gerektirecek mi?Elektrik motoru türleri
Yukarıda belirtildiği gibi motorlar için çok sayıda seçenek mevcuttur; Uygulamaya bağlı olarak güç sağlanan DC veya AC ve çeşitli voltajlar.
Motor seçerken dikkate alınması gereken önemli bir husus, servo ve step motorlar arasındaki farktır. Servo motorda bir geri besleme mekanizması bulunur; motor istenen konuma ulaştığında geri besleme sinyali, sıfır fark oluşana kadar bir ayar noktasıyla karşılaştırılır.
Bir step motor da kontrol sağlar ancak bir motorun özel yapıya sahip dijitalleştirilmiş bir versiyonu olarak düşünülebilir. Çoklu bağımsız stator bobinleri (stator, motorun sabit kısmıdır) ve özel olarak tasarlanmış bir rotor, motorun bir komuta karşı belirli bir konuma veya açıya adım atmasına olanak tanır.
Adım motorları, CD sürücüsü gibi düşük güçlü, düşük maliyetli uygulamalar için idealdir. Tersine, servo motorlar daha yüksek güç, yüksek ivme ve yüksek doğruluk gerektiren uygulamalara daha uygundur.Elektrik motorlarının tipik uygulamaları
Elektrik motorları çok çeşitli uygulamalarda bulunur: CD'ler, DVD'ler çamaşır makineleri gibi evsel ve tıbbi, ofis ve endüstriyel uygulamalar gibi ticari uygulamalar. Doğrusal bir aktüatör mekanizmasıyla birleştirildiğinde tipik uygulamalar arasında otomotiv, malzeme taşıma, robot teknolojisi, yiyecek ve içecek ve paketleme yer alır.
Elektrik motorlarının çalışması için başka bir şeye ihtiyacım var mı?
Uygun bir elektrik kaynağı ve ekipmana yönelik ilgili kablolar önemlidir. Herhangi bir uygulamada, motorun tahrik edilen bileşenlerine dişliler veya kayışlar yoluyla doğrudan bağlanması gerekecektir ve bu da titreşim sönümlemeyi gerektirebilir. Sıcaklık sensörleri mantıklı bir eklentidir ve olası aşırı ısınma durumunda uygun havalandırmaya sahip bir fan gerekli olacaktır.
Motor ile sürücü arasındaki güç ve kontrol sinyalleri için kablolama gereklidir.
