Motor Çerçeve Boyutu Nedir?

Motor Çerçeve Boyutu Nedir?

Bir motorun çerçeve boyutu, bağlı aktüatörlere olan mekanik arayüzünü tanımlar. Aynı gövde boyutundaki motorlar farklı güç, tork vb. değerlere sahip olabilir ancak aynı geometrik özelliklere sahiptir. Motor gövdesinin uzunluğu çerçeve boyutundan etkilenmez.

Çerçeve boyutu hangi geometrik değerleri tanımlar?

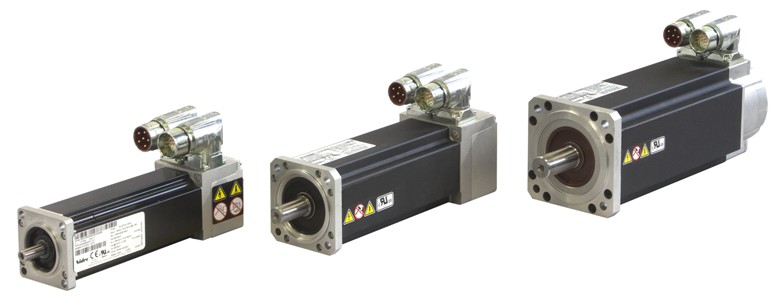

Çerçeve boyutu farklı geometrik değerleri tanımlar. Motor flanşının dış boyutlarının yanı sıra en önemli değerler motor milinin çapı ve uzunluğu ile olası kamanın boyutu, montaj deliği çapı ve montaj cıvatalarının boyutu, montaj deliklerinin konumlandırıldığı cıvata daire çapı ve pilot çapıdır. Norgren ELION ile hangi motor gövdesi boyutları sunuluyor?

Aktüatörün delik boyutuna bağlı olarak farklı motor gövdesi boyutları sunulmaktadır. □067 motor durumunda, nominal tork için farklı değerlere sahip iki farklı model mevcuttur. Her ikisi de aynı mekanik arayüze sahiptir ancak toplam uzunlukları farklıdır.

Tüm motorlar mutlak ve bağıl konumsal geri beslemeli ve mekanik tutma frenli veya frensiz olarak mevcuttur.

Aktüatör delik boyutu Motor kasası boyutu ve nominal tork

32 □055 (1,05 Nm)

40 □055 (1,05 Nm), □067 (2,45 Nm)

50 □067 (2,45 Nm), □067 (3,50 Nm)

63 □067 (2,45 Nm), □089 (6,90 Nm)

80 □067 (3,50 Nm), □089 (6,90 Nm)

100 □089 (6,90 Nm), □115 (10,50 Nm)

Ziyaret edinElektrikli Aktüatör bölümüDaha fazlasını öğrenmek için.
