Kontrol Vanaları havayı nasıl yönlendirir?

Kontrol vanaları havayı nasıl yönlendirir?

Valf terminolojisi hakkındaki makalemizde özetlendiği gibi, bir kontrol valfi bir dizi bağlantı noktasından (girişler ve çıkışlar) ve bir dizi anahtarlama konumundan oluşur, ancak hangi mekanizma farklı giriş ve çıkışların birbirine bağlanmasına veya bloke edilmesine izin verir?

Bu makale iki temel yöntemi gözden geçirecektir: bir deliğin içinde kayan yumuşak contalı veya salmastrasız bir makara ve popet tarzı valf kullanımı.

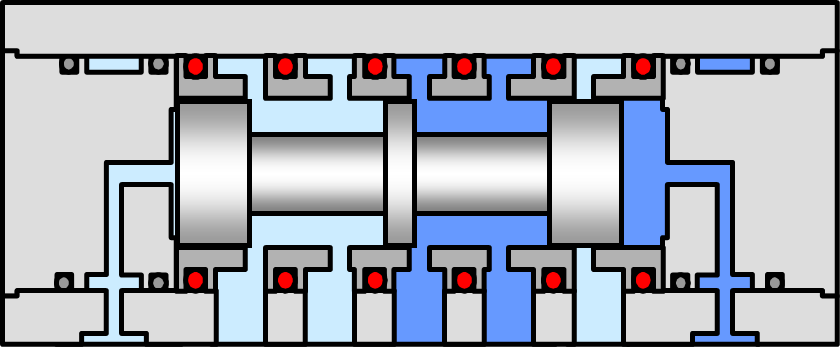

Makaralı tip valf nedir?

Sürgülü valf, kesme valfleri adı verilen daha genel bir ailenin parçasıdır; makara mekanizmasının girişler ve çıkışlar boyunca kayması ve konumu hava akışının yönünü kontrol etmesi nedeniyle bu şekilde adlandırılmalarıdır.

Profilli makara işlenmiş metal deliğin içine sığar ve yüzeyler arasındaki contanın sızıntıyı en aza indirmede kritik öneme sahip olduğu açıktır. Bir sistemde (yumuşak conta) esnek fakat (metal ile karşılaştırıldığında) daha yumuşak olan conta halkaları kullanılmıştır. Contalar tek seçenekte hareketli makaraya sabitlenir ve buna dinamik sızdırmazlık denir; Statik sızdırmazlıkta contalar valf gövdesinde tutulur ve makara bunların içinden hareket eder.

İkinci bir sistem (salmastrasız), metal makara ile metal delik yüzeyleri arasındaki toleransın o kadar hassas olmasına dayanır ki, daha yumuşak contalara gerek kalmaz ("hava yatağı" prensibi). Her durumda, makara üzerindeki profil, makara hareket ettikçe bağlantı noktaları arasında bağlantıya (veya engellemeye) olanak tanır.

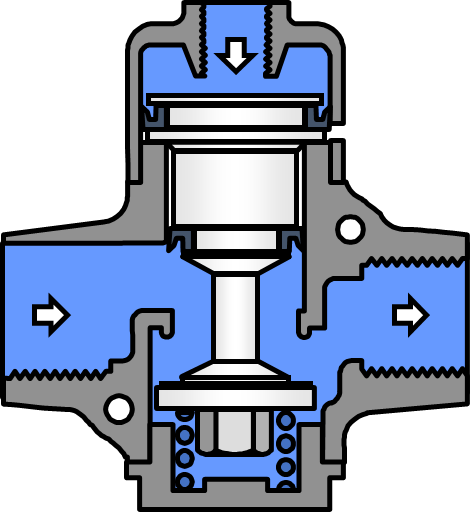

Popet valf nedir?

Popet valf, sürgülü valfe kıyasla 'daha basit' bir konfigürasyona sahiptir. Halka şeklinde bir yüz contası düz bir popet yuvasına karşı etki eder, conta bir yay kuvveti tarafından korunur. Çalıştırma, yay kuvvetinin üstesinden gelir ve valf contasını açarak aşağı akışa izin verir.

Her türün göreceli performansı nedir?

Popet valfleri genellikle yalnızca 2/2 veya 3/2 uygulamalar için mevcuttur ve ters bağlantı yapılamaz; ancak sızıntıları düşüktür ve kirli veya zorlu ortamlara karşı oldukça dayanıklıdırlar; sızdırmazlık yüzeyi her döngüde temizlenir. Sürgülü valfler, örneğin 5/2 ve 5/3 gibi çok çeşitli işlevler sunar.

Yumuşak conta seçeneği, salmastrasız versiyona kıyasla daha yüksek akış ve daha düşük sızıntı oranları sunar; bununla birlikte, salmastrasız olanlar önemli ölçüde daha uzun bir ömre sahiptir - yumuşak salmastra tipik olarak 30 ila 50 milyon devir, buna karşılık salmastrasız olanlar için 250 ila 300 milyon devir - ikincisi aynı zamanda daha hızlı devir hızlarında ve daha yüksek çalışma basınçlarında çalışabilir.
